LED-Leuchtkasten mit Akku
14 Stunden Betrieb mit einer Akkuladung
Magnetische Verbindung der Paneele
Sockel mit Rollen
Transporttasche im Preis inbegriffen
Kostenlose Lieferung ab 50,40 € netto
Preiskalkulation: LED-Leuchtkasten mit Akku
- Produktinfo
- Abmessungen
- Druckdatenvorbereitung
- Akku

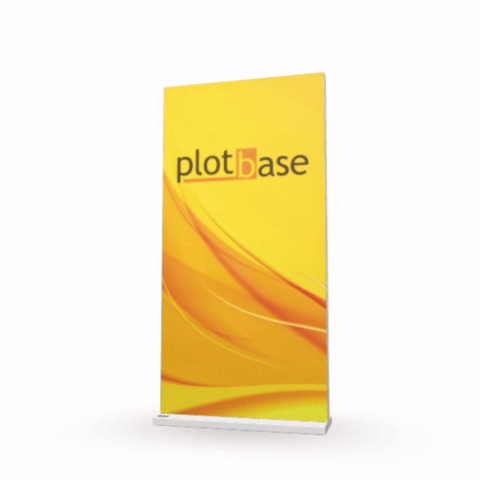

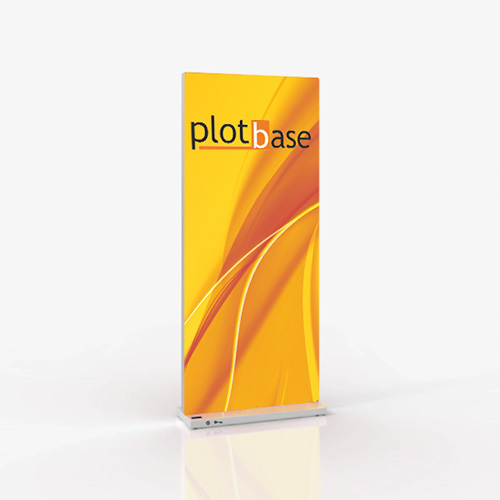

LED-Box mit Akku - beleuchtetes Werbepaneel mit Akkubetrieb
Freistehendes LED-Leuchtpaneel mit beidseitigem Druck, dessen integrierter Akku die Notwendigkeit einer ständigen Stromversorgung beseitigt. In den Sockel integrierte Rollen helfen dem LED-Paneel, Ihnen auf jede Bühne, zu jeder Präsentation oder in jeden Werbebereich zu folgen, in dem der erste Eindruck entscheidend ist.
Sockel mit integrierten Rollen
Akku mit einer Kapazität von 14 Stunden
Intuitiver und schneller Aufbau
Magnetische Seiten zum Verbinden der Paneele zu größeren Einheiten
Thermosublimationsdruck auf 135g/m2 Textil

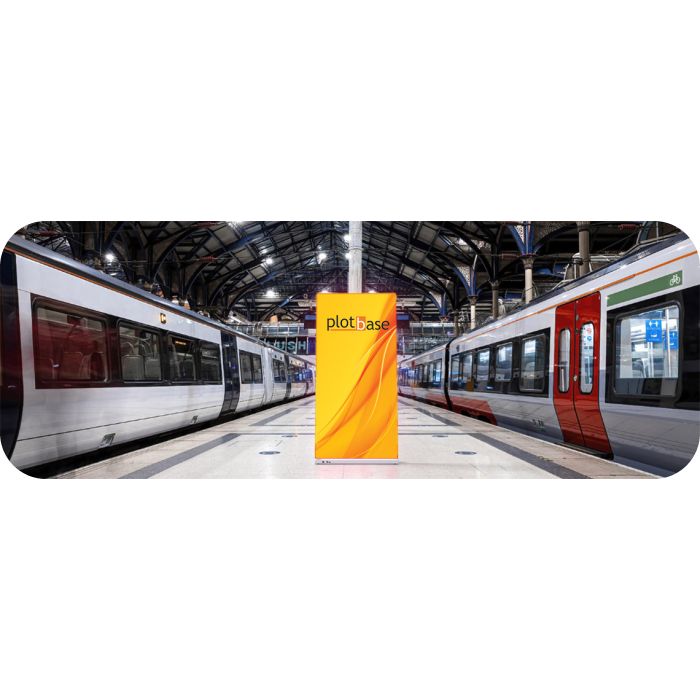

Effektive Werbung überall
Dank des Sockels mit eingebautem Akku und praktischer Rollen ist Ihre Werbung nicht an einen bestimmten Ort gebunden. Mit einer Akkulaufzeit von bis zu 14 Stunden Leuchtdauer müssen Sie sich keine Sorgen um eine passende Steckdose machen. Der stabile Sockel, der diese Mobilität ermöglicht, erhöht das Gewicht des Systems auf 30kg, sein Transport ist dank leiser Rollen mit acht Richtungen jedoch in keiner Weise eingeschränkt - bei Bedarf können Sie es ohne größere Mühe um die eigene Achse drehen. Die Seiten der Paneele sind mit starken Magneten ausgestattet, die es ermöglichen, einzelne Paneele zu zusammenhängenden Strukturen zu verbinden.
Moderne Alternative zum Roll-up
Die LED-Box bietet eine moderne Lösung, um Werbeaktivitäten aufzufrischen. Im Unterschied zu klassischen Roll-ups fügt sie eine Hinterleuchtung und einen Druck auf ein hochwertigeres, textiles Medium hinzu und ermöglicht einen einfachen Grafikwechsel in Eigenregie, behält aber wesentliche Eigenschaften wie Mobilität und einfachen Aufbau bei.
Technische Eigenschaften der LED-Box

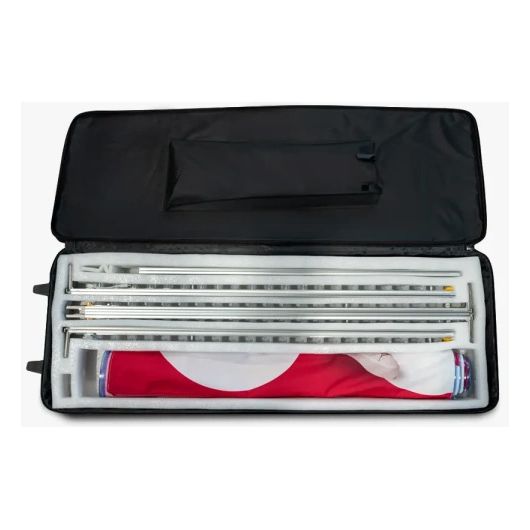

- Der Rahmen selbst teilt sich in 6 separate Paneele aus leichtem Aluminium, die sich einfach in einer gepolsterten Tasche verstauen lassen.

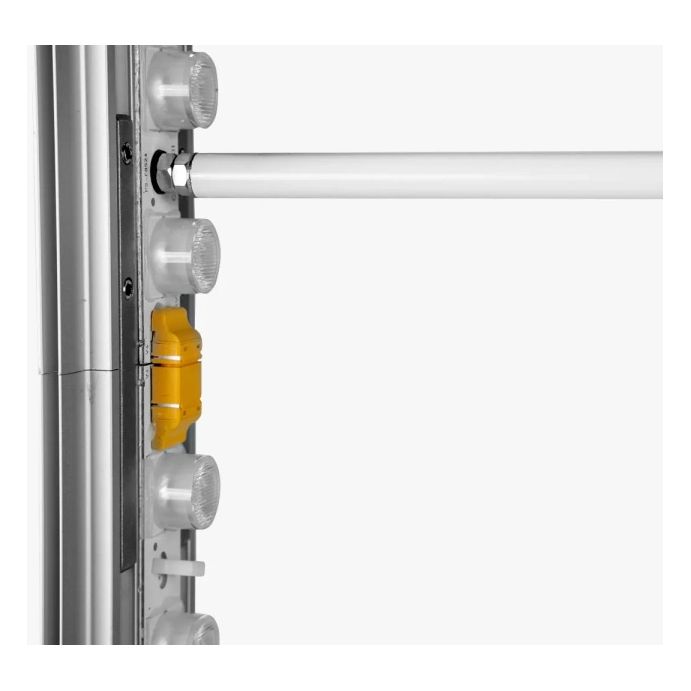

- Das Paneel verfügt über LED-Leuchten auf zwei Seiten und sorgt so für eine gleichmäßige Ausleuchtung der Grafik.
- Die Grafik ist auf 135g/m2 Stretch-Polyester gedruckt und mit Silikonbändern umsäumt, die einfach in den Rahmen eingeschoben werden.
- Dank der Thermosublimations-Drucktechnologie, die die Tinte direkt an die Fasern des Textils bindet, ist der Druck beständig gegen Ausbleichen bei ständiger Sonne und gegen Wasser, wir empfehlen jedoch nicht, das Textil zu waschen, da zur Montage des Textils am Rahmen Silikonkanten verwendet werden. Es kann jedoch mit Wasser und mildem Spülmittel abgewaschen werden.
Akku der LED-Box
- Betriebsdauer: 14 Stunden
- 22,4V/44Ah
- Kann bei eingeschaltetem Licht geladen werden
Unterstützen Sie Ihren Auftritt auf der Bühne oder Ihre Produktpräsentation mit diesem imposanten und einfach transportierbaren System.

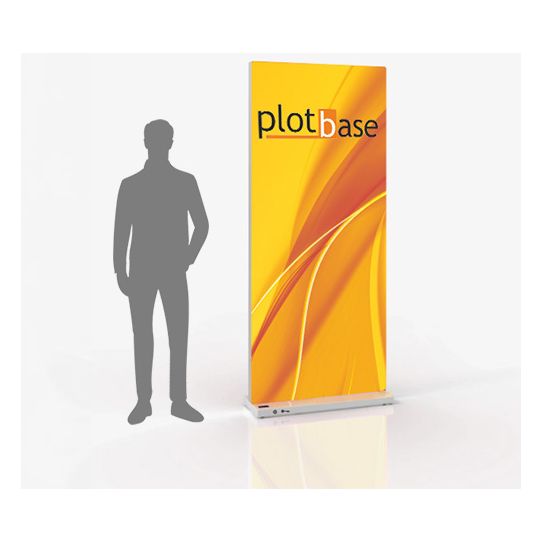

Größe des LED-Panels:
- 100 x 200 x 8 cm (B x H x T)
Akku:
- Abmessungen: 55 x 28 x 4 cm (B x H x T)
- Gewicht: ≤ 1000 g
- Betriebsdauer: 14 Stunden
- 22,4V/44Ah
- Kann bei eingeschaltetem Licht geladen werden
Wir empfehlen, die Druckdaten als PDF zu liefern.
Sie müssen kein Grafiker sein.
Uns genügt eine Vorlage in guter Qualität — ein Foto, ein Logo oder fertige Druckdaten. Die technischen Angaben und Vorlagen unten helfen Ihnen, wenn Sie Ihre Druckdaten selbst erstellen.
Wir nehmen Word-Dokumente an, beim Druck können sich jedoch Formatierung, Schrift oder Zeilenumbrüche ändern. Wir empfehlen, ein PDF hochzuladen.
Wenden Sie sich bei der Bearbeitung der Grafik gerne an uns unter plotbase@plotbase.at
Akku-LED-Box
● ≥ 1500 Ladezyklen (bei richtigem Laden und Lagern)
● Akkutyp: Lithium-Ionen
● Lagerungsempfehlung: Ladezustand zwischen 50 – 80 % halten

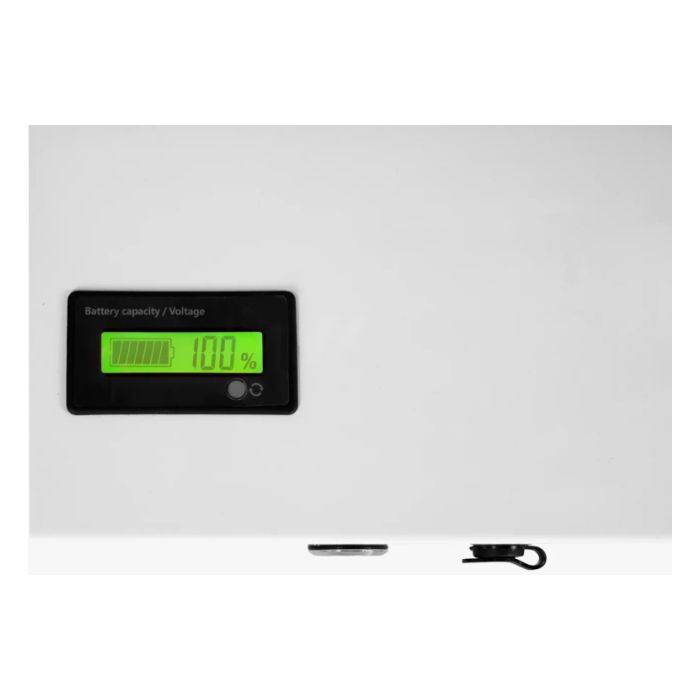

● Die LED-Anzeigen leuchten durchgehend, auch wenn der Ladezustand sinkt
● LFP-Zellen (Lithium-Eisenphosphat)
● Zellgröße: 5,5 cm × 2,80 cm × 3,9 cm
● Spannung: 22,4V
● Kapazität: 43,2-44Ah
● Lagertemperatur: -20 °C bis 45 °C (Bei niedrigen Temperaturen kann die Akkuleistung
sinken. Nach dem Wechsel in eine höhere Temperatur, zum Beispiel Raum-
temperatur, kehren die Akkuparameter auf ihre ursprünglichen Werte zurück.)
● Betriebstemperaturbereich:
○ Entladen: -20 °C bis 45 °C
○ Laden: 0 °C bis 45 °C
● Entsorgungshinweise beigelegt
Übersetzung der Spezifikation des Lieferanten
Spezifikation LiFePO4 Battery Pack – 22,4V 44Ah
1. Einleitung
Der Akku besteht aus 56 zylindrischen Lithium-Eisenphosphat-Zellen (LiFePO4) mit einer
Kapazität von 5,5Ah, die einen Akku mit 22,4V 44Ah bilden. Er enthält eine eingebaute Schutzschaltungs-
platine (PCM) und ist für kleine Energiespeichersysteme bestimmt.
2. Produkt und Modell
● Produkt: LiFePO4-Akku
● Modell: LFP0807A 22,4V 44Ah
● Abmessungen: 550 mm × 280 mm × 39 mm
3. Spezifikation des Akkus
● Zelltyp: 32700Fe LFP
● Gewicht: ≤ 1000 g
● Nennkapazität: 44Ah (typisch), 43,2Ah (minimal)
● Maximale Ladespannung: 25,55V
● Maximaler Ladestrom: 10A
● Maximaler Entladestrom: 10A
● Zyklenlebensdauer: ≥1 500 Zyklen (bei 80 % Kapazität)
● Nennspannung: 22,4V
● Innenwiderstand: ≤250 mΩ
● Lagertemperaturbereich:
○ Bis 1 Monat: -20°C bis 45°C
○ Bis 6 Monate: -20°C bis 35°C
● Betriebstemperaturbereich:
○ Entladen: -20 °C bis 45 °C
○ Laden: 0 °C bis 45 °C
4. Wichtigste Parameter des PCM (Schutzschaltungsmodul).
● Lademodus: CC/CV (Konstantstrom/Konstantspannung)
● Überladeschutzspannung: 3,65 V ± 0,05 V pro Zelle
● Erkennungszeit Überladung: 1,2 s ± 0,5 s
● Tiefentladeschutzspannung: 2,35 V ± 0,1 V pro Zelle
● Erkennungszeit Tiefentladung: 1,5 s ± 0,5 s
● Überstromschutz beim Entladen: 33A
● Verzögerung des Überstromschutzes beim Entladen: 20-80 ms
● Temperaturschutz: ≥65°C
● Impedanz des PCM: ≤50 mΩ
5. Sicherheitshinweise für Li-Ionen-Akkus
Laden
● Ladestrom: 10A nicht überschreiten.
● Ladespannung: Maximal 25,55V. Ein Überschreiten dieser Spannung kann zu Beschädigung bzw.
Austritt von Elektrolyt führen.
● Ladetemperatur: Muss im angegebenen Bereich liegen.
● Verpoltes Laden verboten: Kann zu Beschädigung der Zelle, Überhitzung oder Austritt führen.
Entladen
● Entladestrom: 10A nicht überschreiten.
● Entladetemperatur: Muss der Spezifikation entsprechen.
● Tiefentladeschutz: Der Akku sollte regelmäßig auf 3,2-3,4 V pro
Zelle geladen werden.
Lagerung
● Temperaturbereich:
○ Kurzfristig: -20 °C bis 45 °C
○ Langfristig: -20°C bis 35°C
● Vermeiden Sie eine lange Lagerung ohne Laden.
Umgang mit den Zellen
● Zellen nicht werfen oder schlagen.
● Akkukontakte nicht kurzschließen.
● Akkuzelle nicht zerlegen – es kann zu einem inneren Kurzschluss und Auslaufen kommen.
● Akku nicht in Flüssigkeiten tauchen.
● Akku nicht ins Feuer werfen – Explosionsgefahr.
● Keine beschädigten Zellen verwenden – lagern Sie sie fern von Zündquellen
